1) 電力用、通信用の加工地線、埋設地線、メッセンジャーワイヤーなどで使う。
2) S-S CABLE(自分支持型ケーブル)は電話通信ケーブルの支持線で使う。
3) 光通信CABLE支持用で使う。
4) 漁獲用ヤナ用で使う。
5) メッキ後、再伸線(Redrawing)するOut-casing用で使う。 |
| |
 |
| KS D 7007 |
Galvanized Steel Wire Strand |
| JIS G 3537 |
Galvanized Steel Wire Strand |
| ASTM A 363 |
Zinc-Coated(Galvanized) Steel Overhead Ground Wire Strand |
| ASTM A 475 |
Zinc-Coated Steel Wire Strand |
| ASTM A 640 |
Zinc-Coated Steel Strand |
| AS 1222 Part 1 |
Steel Conductors And Stays For Overhead Power
Transmission Purposes, Galvanized |
| BS 183 |
General Purpose Galvanized Steel Wire Strand |
| CSA G 12 |
Zinc-Coated Steel Wire |
|
| |
 |
| 項 目 |
亜鉛めっき綱
より線 |
ACSR |
| ピッチ |
短い
素線徑×(35～45) |
長い
素線徑×(54～60) |
ホーミング
(形付率) |
高い |
低い |
| 品質特性 |
ACSRより厳しくない
(均一性要求しない) |
亜鉛めっき綱
より線より厳しい
(均一性要求する) |
|
| |
 |
| 種 類 |
1種
|
2種
|
3種 |
| 素線の標準引張強度 N/? |
1,230
|
880
|
690 |
|
| |
 |

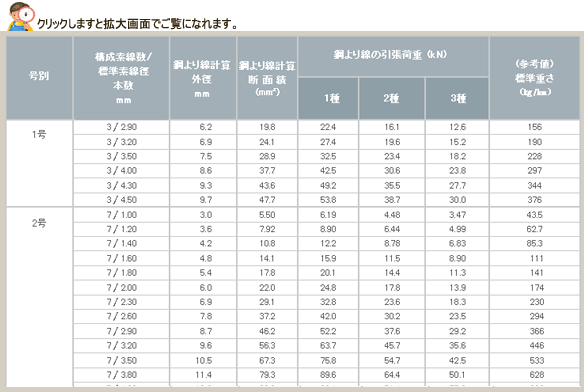

| 号 別 |
よ り の 長 さ |
| 1号 |
標準素線徑の 30±5倍 |
2号(a),(b)
|
標準素線徑の 40±5倍 |
3号(a),(b)
|
標準素線徑の 70±10倍 |
|
| |
 |
 |
| |
 |
 |
| |
 |
| 製品の使用用途及び作業条件などを明確にしなければ顧客が満足できる最適製品が生産できないので、注文の時には次の事項を参考して詳しく教えてください。 |
|
1. 規格 : KS、JISなどによる等級表記(例：KS D 7007 2号1種)
2. 線径及び構成 : 線径及び構成表記(例：7/2.00、1.80㎜)
3. 用途 : 使用用途を具体的に表記
4. 引張強度 : KS規格による表記(1種、2種、3種)
5. 亜鉛付着量 : KS規格による表記(特A級、A級、B級)
6. 包装 : 包装種類表記
7. 重量 : 要求単位重量表記
8. 納期 : 希望納期の表記
9. その他 : その外に特別要求事項を表記 |
| |
|
 |
|
