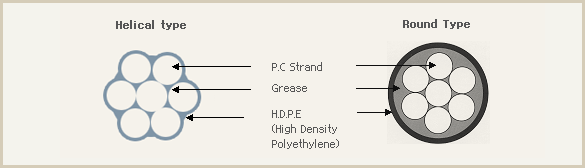

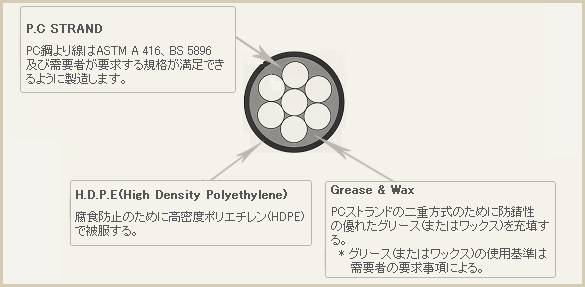

 UNBONDED P.C STRANDはPC鋼
より線上にグリースを塗布しながらH.D.P.Eをコーティングした製品で、耐
久性及び耐食性が優れます。
UNBONDED P.C STRANDはコンクリートとの直接接触がなくてシースの要らない製品でシース挿入作業、ま
たは煩わしいグラウト作業が省略できる構成になっています。 |
| |
 |
CABLE STAYED BRIDGE(斜張橋)のSTAY CABLE
P.C橋梁
除去アンカー(EARTH ANCHOR)
永久アンカー(ROCK ANCHOR)
落石防止
擁壁工事
河口堰堤防工事
建物のSLAB
|
| |
 |
| Test Item |
Unit |
15.2mm |
15.7mm |
| Grade 1860 |
Grade 1770 |
Grade 1860 |
| P.C Strand |
直径許容差 |
mm |
+0.2, -0.1 |
+0.2, -0.1 |
+0.2, -0.1 |
| 単位重量 |
kg/km |
1,100 |
1,172 |
1,172 |
| 断面積 |
m㎡ |
140 |
150 |
150 |
| 引張強さ |
MPa |
1860 |
1770 |
1860 |
| 破断荷重 |
kN |
Min. 261 |
Min. 266 |
Min. 279 |
| 降伏荷重(1%Ext) |
kN |
Min. 234.6 |
Min. 234 |
Min. 251.4 |
伸び
(G/L=500mm) |
% |
Min. 3.5 |
Min. 3.5 |
Min. 3.5 |
Relaxation(%)
(MUTS×70%適用) |
% |
Max. 2.5
(1,000hrs) |
Max. 2.5
(1,000hrs) |
Max. 2.5
(1,000hrs) |
| 弾性係数 |
kN/m㎡ |
185~205 |
185~205 |
185~205 |
Deflected Tensile Test
(One Pin) |
kN |
実際破断荷重の
80% 以上 |
実際破断荷重の
80% 以上 |
実際破断荷重の
80% 以上 |
Fatigue
(Stress Range) |
MPa |
300 |
300 |
300 |
HDPE
Coated Strand |
コーティング後の直径 |
mm |
Max. 19.0 |
Max. 19.5 |
Max. 19.5 |
| HDPEの厚さ |
mm |
1.5~2.0 |
1.5~2.0 |
1.5~2.0 |
| WAX重量 |
g/m |
5~12 |
5~12 |
5~12 |
| 被覆後の単位重量 |
kg/km |
Min. 1,240 |
Min. 1,300 |
Min. 1,300 |
|
| |
 |
| ITEN |
Reel Size(mm) |
 |
Flange
(A) |
Width
(B) |
Barrel
(C) |
Flange
Thickness
(D) |
Spindle
Hole |
Wooden
Reel |
1600 |
830 |
950 |
82 |
80 |
|
| |
|
 |
|
|
|
