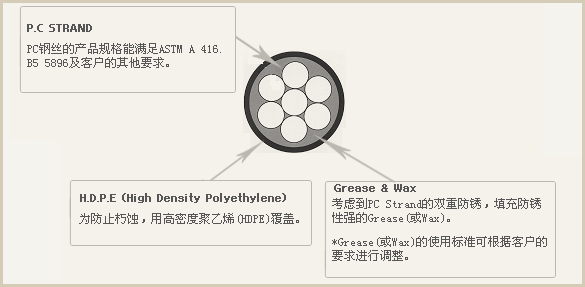

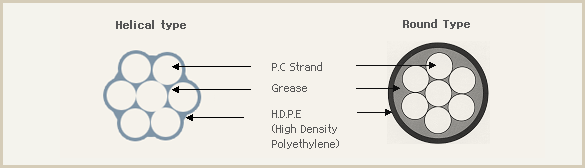

 UNBONDED P.C STRAND 是在 PC 钢丝上抹 Grease 后覆盖 H.D.P.E 的产品，
其耐久性及耐蚀性非常优秀。
UNBONDED P.C STRAND 因与水泥没有直接的接触，从而它不需要 绝缘 基板上外延硅 (SIS) 。
从而省去了插入 绝缘 基板上外延硅 等繁杂的工序。 |
| |
 |
CABLE STAYED BRIDGE 的 STAY CABLE
P.C 桥梁
地 锚 (EARTH ANCHOR)
石 锚 (ROCK ANCHOR)
防止落石
挡 土 墙 工程
河口堰堤坝工程
建筑物的石板 |
| |
 |
| Test Item |
Unit |
15.2mm |
15.7mm |
| Grade 1860 |
Grade 1770 |
Grade 1860 |
| P.C Strand |
直径允许差 |
mm |
+0.2, -0.1 |
+0.2, -0.1 |
+0.2, -0.1 |
| 线圈重量 |
kg/km |
1,100 |
1,172 |
1,172 |
| 标称截面 |
m㎡ |
140 |
150 |
150 |
| 抗拉强度 |
MPa |
1860 |
1770 |
1860 |
| 破断荷重 |
kN |
Min. 261 |
Min. 266 |
Min. 279 |
| 屈服强度(1%Ext) |
kN |
Min. 234.6 |
Min. 234 |
Min. 251.4 |
伸率
(G/L=500mm) |
% |
Min. 3.5 |
Min. 3.5 |
Min. 3.5 |
Relaxation(%)
(MUTS×70% 适用) |
% |
Max. 2.5
(1,000hrs) |
Max. 2.5
(1,000hrs) |
Max. 2.5
(1,000hrs) |
| 弹性模量 |
kN/m㎡ |
185~205 |
185~205 |
185~205 |
Deflected Tensile Test
(One Pin) |
kN |
实际破裂负荷的80%以上 |
实际破裂负荷的80%以上 |
实际破裂负荷的80%以上 |
Fatigue
(Stress Range) |
MPa |
300 |
300 |
300 |
HDPE
Coated Strand |
覆盖后直径 |
mm |
Max. 19.0 |
Max. 19.5 |
Max. 19.5 |
| HDPE 涂层厚度 |
mm |
1.5~2.0 |
1.5~2.0 |
1.5~2.0 |
| 润滑脂的重量 |
g/m |
5~12 |
5~12 |
5~12 |
| 产品总重量 |
kg/km |
Min. 1,240 |
Min. 1,300 |
Min. 1,300 |
|
| |
 |
种类
|
木轴规格(mm)
|
 |
外径
(A) |
内幅
(B)
|
内径
(C)
|
凸缘径度
(D)
|
轴径 |
| 木 轴 包装 |
1,600 |
830
|
950
|
80 |
80 |
|
| |
|
 |
|
|
|
