홈 > 제품정보 > 아연도 강연선

① ACSR은 Aluminium Stranded Conductors Steel Reinforced의 머릿글자로서
    강심 알루미늄 연선을 말한다.
② ACSR은 주로 큰 인장하중을 필요로 하는 가공전선 또는고압전선으로 사용한다.

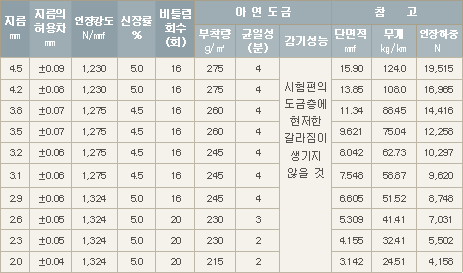

③ ACSR용 강선 및 강연선은 ACSR의 강심(STEEL CORE)으로 사용한다.
④ 알루미늄은 강도가 약한 반면 전기가 잘 흐르고, 아연도금 강선 및 아연도금 강연
    선은 높은 강도를 갖고 있기 때문에 아연도금 강선과 알루미늄선을 연합(중심부
    = 아연도금 강선 또는 아연도금 강연선, 바깥쪽 = 알루미늄선)하여 연선한 것이
    ACSR이다.

KS C 3113	Aluminum Stranded Conductors Steel Reinforced
JIS C 3110	Aluminum Stranded Conductors Steel Reinforced
ASTM B 232	Concentric-Lay-Stranded Aluminum Conductors Steel Reinforced
ASTM B 498	Zinc-Coated(Galvanized) Steel Core Wire For Aluminum Conductors Steel Reinforced
ASTM B 500	Zinc-Coated And Aluminum-Coated Stranded Steel Core For A.C.S.R
BS 215 Part 2	Aluminum Conductors And Aluminum Conductors, Steel Reinforced
BS 4565	Galvanized Steel Wire For Aluminum Conductors, Steel Reinforced
IEC 209	Aluminum Conductors Steel Reinforced
IEC 888	Zinc-Coated Steel Wires for Stranded Conductors
IEC 1089	Round Wire Concentric Lay Overhead Electrical Stranded Conductors
AS 1220 Part1	Galvanized steel reinforced (ACSR/GZ)
AS 3607	Conductors - Bare overhead, aluminium and aluminium alloy - Steel reinforced

기존의 ACSR은 아연도금강선 또는 아연도금강연선 주위에 Al선을 연선하여 안쪽의 아연도금강선 또는 아연도금강연선은 강도를 유지하고, 바깥쪽의 Al은 전기를 잘 흐르도록 하였기 때문에 아연과 Al의 이물질간의 부식현상으로 가끔 단선이 발생되었습니다.
이를 개선하기 위하여 아연도금강선 대체용으로 개발된 AS WIRE는 경강선 위에 알루미늄 피복(Clading)을 하였기 때문에 AS WIRE 또는 AS WIRE로 만들어진 연선 주위에 Aluminum 선을 연선하여 ACSR을 만들 경우에는 알루미늄과 알루미늄이 서로 접촉하므로 동일 물질간에는 전위차에 의한 부식발생이 거의 없기 때문에 단선발생이 현저히 줄어듭니다.
따라서 공해가 심한 지역, 염분이 많은 해안지역등에서 AS WIRE를 사용한 ACSR채택이 늘어나고 있습니다.
