가. 기계적 성질이 뛰어납니다.
① PC강재에서 요구하는 80％ 이상의 항복비보다 훨씬 높은 90％ 이상의 항복비를
갖고 있으므로 콘크리트의 품질이 뛰어납니다.
② 상온에서 Prestress를 가한 후 큰크리트 제품속에서의 응력손실 값인
Relaxation loss가 아주 적어 경제적으로 유리합니다. 나. 콘크리트와의 부착력이 좋습니다.
표면에 3~6개의 나선흠이 균일하게 파여져 있어 강력한 부착력을 가지므로 별도의 정착 장치가 필요없기 때문에
작업능률이 향상될 뿐 아니라 제조원가도 절감됩니다. 다. 사용하기가 쉽습니다.
① 기계적 성질을 저하시키지 않으면서 자동편성기를 사용하여 Spot용접이
가능하므로 콘크리트 제품의 품질 고급화와 자동화를 통한 생산성 향상에
기여합니다.
② 탄성한계 내에서 2m이상의 코일내경으로 감아 놓았기 때문에 코일에서 풀어
쓸 때 완전히 직선상태를 유지하므로 별도의 교정작업이 필요없습니다.
③ 선재를 이형 인발한 후에 고주파 열처리를 실시하여 제조한 제품이므로
치수의 정밀도가 높고 단면적이 균일하여 긴장작업시 일정하게 늘어납니다.
Low-relaxation HIBON의 규격 및 기계적 성질은 JIS G 3137 D종1호와
동일하며, 그중 Relaxation값만이 Autoclave 양생을 실시하는 PHC Pile을
고려하여 고온조건하에서 우수한 품질특성을 유지하도록 설계, 생산되고 있습니다.

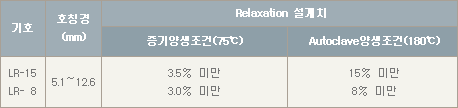

Relaxation값은
최저 인장하중의 70％를 초기적재하중으로 23시간 시험한 값입니다.
① AC공법
1차 양생은 최고 90℃이하(주로 75℃)에서 증기양생을 실시하고, 2차
양생은 최고
200℃이하(주로 180℃)에서 고온고압양생을 실시하는 공법으로 NAC공법보다
양
생 시간이 짧아 단시간내 출하가 가능하며, 대구경화(大口經花)에 따른
제조설비
상의 제약을 받지 않아 생산성이 높아진다는 장점이 있습니다. ② NAC공법
1차, 2차 양생을 모두 최고 90℃이하(주로 75℃)에서 증기양생을
실시하는
공법으로 고온에서 양생하지 않으므로 강재의 Relaxation 손실이나
Prestress
도입시 콘크리트의 탄성변형 및 Creep 등에 의한 강재의 응력손실량이
AC공법
보다 적고, 수화조직이 치밀하여 화학적 저항성 등의 콘크리트 내구성이
뛰어난
장점이 있습니다.

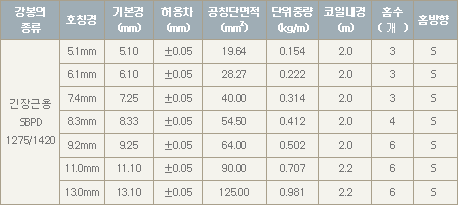

가. 규격
(단위중량은 참고치임.)
허용차는 기본경에
대한 것입니다.
HIBON은 표면을 절삭하지 않고 그대로 전조나사와 온간압조가 가능하며 그 치수는 다음과 같습니다.
전조나 온간압조로 頭部形成 가공후에는 강도확인을 실시하고 사용하는 것이 작업조건 파악에 바람직합니다.

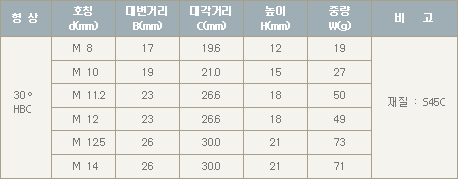

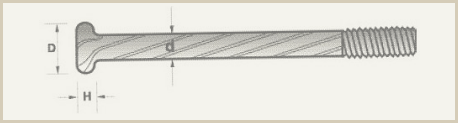

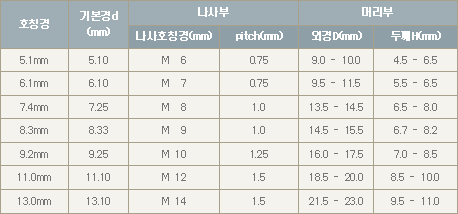

나사부와 머리부의 참고치수
제품의 사용용도 및 작업조건등을 명확히 해야만 고객이 만족할 수 있는 최적의 제품을 생산할 수 있으므로
주문시에는 다음사항을 참고하시어 상세히 알려주시기 바랍니다.
1. 규 격 : JIS G 3137 D종 또는 C종
2. 선 지 름 : 호칭명 및 공칭경을 모두 표기
3. 납 기 : 희망납기를 구체적으로 표기
4. 기 타 : 특별요구사항 표기(예:포장방법)
Relaxation값은
최저 인장하중의 70％를 초기적재하중으로 23시간 시험한 값입니다.
