> 제품정보 > 스테인리스 강선

만호제강의 스프링용 스테인리스 강선은 최신식설비와 엄격한 품질관리로 최고의 품질만을 생산합니다.
고객의 요구조건에 적합한 다양한 강종과 당사만의 Know-How인 특별한 표면처리로 스프링 성형성이 탁월합니다.

※ 당사의 Ni 코팅된 스프링 와이어의 특징
① 최신 도금설비와 특수한 Ni코팅 기술의 Know-How로 스프링 자동 Coiling기에서의     고속Coiling성이 우수하며, 엄격한 스프링 규격에도 성형성이 탁월합니다.
② 스프링 성형후 저온소둔(템퍼링)시 템퍼칼라 변형이 없습니다.
③ 고속성형이 가능한 정밀스프링용과 납땜성이 우수한 밧데리용 2종류로 생산되고
    있습니다.

구분 표면 기호 사용강종 가능선경(mm) 사용용도
S-Co Dull WPA AISI 302, 304, 316 0.16 ~ 7.20 일반내장스프링용,
일반내장 포밍용
WPB
WPC 631J1 0.25 ~ 3.00 고내열, 고탄성, 고강도용
Bright Bright WPA AISI 302, 304, 316 0.10 ~ 7.20 일반외장스프링용,
일반외장 포밍용
WPB
WPC 631J1 0.25 ~ 3.00 고내열, 고탄성, 고강도용
Ni-Co
정밀
스프링
Dull WPA AISI 302, 304, 316 0.16 ~ 3.50 고난도 스프링용,
고속스프링용
WPB 스프링지수가 아주 커거나
아주 작은 스프링용
WPC 631J1 0.25 ~ 3.00 고내열, 고탄성, 고강도용
  WPA AISI 302, 304, 316 0.10 ~ 3.20 광택이 요구되는 고난도
스프링용, 고속스프링용
WPB 스프링지수가 아주 커거나
아주 작은 스프링용
WPC 631J1 0.25 ~ 3.00 광택이 요구되는 고내열,
고탄성, 고강도용
Ni-Co
밧데리용
Dull WPA AISI 302, 304, 316 0.16 ~ 3.50 납땜이 요구되는 스프링용
WPB
Bright WPA AISI 302, 304, 316 0.10 ~ 3.20 납땜성과 광택도가 동시에
요구되는 스프링
WPB

선지름
(mm)
인장강도 (N/㎟)
WPA종 WPB종 WPC종
AISI 302, 304, 316 AISI 302, 304 631JI
0.10~0.20 1,650~1,900 2,150~2,400 -
0.21~0.40 1,600~1,850 2,050~2,300 1,930~2,200
0.41~0.60 1,600~1,850 1,950~2,200 1,950~2,200
0.61~1.00 1,530~1,780 1,850~2,100 1,850~2,100
1.01~1.40 1,450~1,700 1,750~2,000 1,750~2,000
1.41~2.00 1,400~1,650 1,650~1,900 1,650~1,900
2.01~2.60 1,320~1,570 1,550~1,800 1,550~1,800
2.61~4.00 1,230~1,480 1,450~1,700 1,450~1,700
4.01~6.00 1,100~1,350 1,350~1,600 -
6.01~7.20 1,000~1,250 1,270~1,520 -

Dull 제품 (Ni-Co제품 포함)
선지름
(mm)
A종 (WPA), B종 (WPB) C종 (WPC)
코일경
(INCH)
단위중량 (kg) 코일경
(INCH)
단위중량 (kg)
Coil Carrier Bobbin Coil Carrier Bobbin
0.16~0.24 6 5 - - - - - -
0.25~0.29 8 8 - 30 (Plastic) 8 8 - 30 (Plastic)
0.30~0.49 10 20 - 35 (Plastic) 10 20 - 35 (Plastic)
0.50~0.79 12 30 - 350 (Steel) 12 30 - 350 (Steel)
0.80~1.19 16 50 - 16 50 -
1.20~1.79 18(22) 80 500 18(22) 80 500
1.80~3.49 24 100 500 24 100 500
3.50~7.20 27 200 500 - - - - -
Carrier포장 및 Bobbin포장은 주문시 협의하여 주시기 바랍니다.
Ni-Co제품은 3.50mm까지 가능함.
Bright 제품 (Ni-Co제품 포함)
선지름
(mm)
A종 (WPA), B종 (WPB) C종 (WPC)
코일경
(INCH)
단위중량 (kg) 코일경
(INCH)
단위중량 (kg)
Coil Carrier Bobbin Coil Carrier Bobbin
0.10~0.15 4 1 - 5 (Plastic) - - - -
0.16~0.24 6 2 - 10 (Plastic) - - - -
0.25~0.29 8 3 - 15 (Plastic) 8 3 - 15 (Plastic)
0.30~0.49 10 5~10 - 15 (Plastic) 10 5~10 - 15 (Plastic)
0.50~0.79 12 20~25 - 35 (Plastic) 12 20~25 - 35 (Plastic)
0.80~1.19 16 25 - 35 (Plastic) 16 25 - 35 (Plastic)
1.20~1.99 18(22) 50 - - 18(22) 50 - -
2.00~3.49 24 100 - - 24 100 - -
3.50~7.20 27(30) 200 - - - - - -
Carrier포장 및 Bobbin포장은 주문시 협의하여 주시기 바랍니다.
Ni-Co제품은 3.50mm까지 가능함.

(단위 : mm)
선지름 허용차 편경차
0.10초과 0.20이하 ±0.005 0.005이하
0.20초과 0.40이하 ±0.008 0.008이하
0.40초과 0.80이하 ±0.010 0.010이하
0.80초과 1.60이하 ±0.015 0.015이하
1.60초과 3.20이하 ±0.020 0.020이하
3.20초과 6.00이하 ±0.025 0.025이하
6.00초과 9.00이하 ±0.035 0.035이하

(단위 : mm)
선 지 름 (mm) 올라가는 최대치
0.50이하 30
0.50초과 4.00이하 20
4.00초과 10

(단위 : mm)

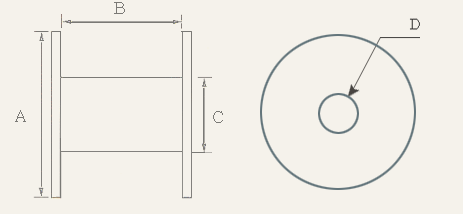

구분 Plastic Bobbin Steel Reel
DIN 160 DIN 200 DIN 250 DIN 355 400kg用 350kg用
플랜지 (A) 160 200 250 355 760 760
폭 (B) 100 125 157 230 330 391
내통 (C) 128 160 160 160 430 285
아바홀 (D) 22 22 22 36 58 32
